Für die fachgerechte Auslegung einer Multisplit-Klimaanlage muss zunächst die erforderliche Kühllast für jeden einzelnen Raum ermittelt werden. Neben der Raumgröße spielen dabei unter anderem die Gebäudedämmung, Fensterflächen, Sonneneinstrahlung, interne Wärmequellen und das spätere Nutzerverhalten eine wichtige Rolle.

Private und gewerbliche Nutzung unterscheiden

Bei der Auslegung sollte berücksichtigt werden, ob die Klimaanlage in einem privaten oder gewerblich genutzten Gebäude eingesetzt wird:

• Gewerbliche Nutzung: In Büros, Besprechungsräumen, Verkaufsflächen oder Produktionsbereichen liegt die Kühllast häufig über einen längeren Zeitraum an. Zudem werden oftmals mehrere Räume gleichzeitig klimatisiert.
• Private Nutzung: In Wohngebäuden werden die einzelnen Innengeräte häufig zeitversetzt genutzt. Beispielsweise wird das Schlafzimmer erst am Abend, das Kinderzimmer am Nachmittag und das Wohnzimmer überwiegend tagsüber klimatisiert.

Daraus ergibt sich der sogenannte Gleichzeitigkeitsfaktor. Dieser beschreibt, in welchem Umfang mehrere angeschlossene Innengeräte voraussichtlich gleichzeitig ihre volle Leistung abrufen. Der Gleichzeitigkeitsfaktor sollte immer anhand des konkreten Nutzungsprofils und der jeweiligen Raumbedingungen beurteilt werden.

Welche Faktoren beeinflussen die Kühllast?

Für eine überschlägige oder detaillierte Kühllastberechnung sollten insbesondere folgende Faktoren berücksichtigt werden:

• Raumvolumen: Grundfläche multipliziert mit der mittleren Raumhöhe
• Gebäudezustand: Baujahr, Bauweise und Qualität der Wärmedämmung
• Fensterflächen: Größe, Verglasung und vorhandener Sonnenschutz
• Ausrichtung: Himmelsrichtung und Intensität der Sonneneinstrahlung
• Personen: Anzahl und durchschnittliche Aufenthaltsdauer
• Interne Wärmelasten: Maschinen, Computer, Drucker, Beleuchtung und andere elektrische Geräte
• Luftwechsel: Häufig geöffnete Türen, Tore oder Fenster sowie sonstige Luftundichtigkeiten

Überschlägige Richtwerte zur ersten Orientierung

Für eine erste Abschätzung kann das Raumvolumen mit einem Orientierungswert in Watt pro Kubikmeter multipliziert werden. Diese Werte ersetzen keine projektbezogene Kühllastberechnung, ermöglichen jedoch eine erste Einordnung der benötigten Leistung.

Beispiele für eine überschlägige Kühllastberechnung

• Moderner Wohnraum mit 25 m²:
  25 m² × 2,5 m Raumhöhe = 62,5 m³
  62,5 m³ × 30 W/m³ = 1.875 W beziehungsweise ca. 1,9 kW
  Orientierende Innengerätegröße: ca. 2,0–2,5 kW
• Wohnzimmer in einem teilweise sanierten Altbau mit 30 m²:
  30 m² × 2,7 m Raumhöhe = 81 m³
  81 m³ × 42 W/m³ = ca. 3.400 W beziehungsweise ca. 3,4 kW
  Orientierende Innengerätegröße: ca. 3,5–4,0 kW
• Dachgeschoss mit 20 m² und erhöhter solarer Belastung:
  20 m² × 2,4 m mittlere Raumhöhe = ca. 48 m³
  48 m³ × 50 W/m³ = 2.400 W beziehungsweise ca. 2,4 kW
  Orientierende Innengerätegröße: ca. 3,0–3,5 kW, sofern auch hohe Außentemperaturen und eine starke Sonneneinstrahlung berücksichtigt werden sollen
• Kleines Büro oder Besprechungsraum mit 40 m²:
  40 m² × 2,8 m Raumhöhe = 112 m³
  112 m³ × 35 W/m³ = 3.920 W beziehungsweise ca. 4,0 kW
  Orientierende Innengerätegröße: ca. 4,0–5,0 kW. Zusätzliche Wärmelasten durch Personen, Computer, Drucker und Beleuchtung müssen gesondert berücksichtigt werden.
• Gewerbehalle oder Werkstatt mit 80 m²:
  80 m² × 4,0 m Hallenhöhe = 320 m³
  320 m³ × 45 W/m³ = 14.400 W beziehungsweise ca. 14,4 kW
  Technische Einordnung: Abhängig von Maschinen, Toröffnungen und weiteren Wärmelasten können mehrere Innengeräte erforderlich sein. Bei höheren Gesamtleistungen sollte geprüft werden, ob ein VRF- oder alternatives Klimasystem besser geeignet ist.

Wie werden Innen- und Außengeräte ausgewählt?

Zunächst wird für jeden Raum die benötigte Kühllast ermittelt und ein dazu passendes Innengerät ausgewählt. Anschließend werden die Nennkühlleistungen aller vorgesehenen Innengeräte zusammengerechnet.

Auf Grundlage dieser Gesamtleistung wird das passende Multisplit-Außengerät bestimmt. Dabei müssen neben der Gesamtleistung insbesondere die zulässigen Gerätekombinationen, der Gleichzeitigkeitsfaktor, die Rohrleitungslängen, mögliche Höhendifferenzen und die objektspezifischen Betriebsbedingungen berücksichtigt werden.

Die technisch freigegebenen Gerätekombinationen finden Sie in unserer Multisplit-Kombinationstabelle .

Die maximale Anschlussleistung der Innengeräte entspricht der maximalen Kühlleistung des Multisplit-Außengerätes plus einem prozentualen Aufschlag, der aufgrund der Berücksichtigung des Gleichzeitigkeitsfaktors möglich ist. Da in der Praxis selten alle angeschlossenen Innengeräte zeitgleich die volle Kühlleistung abrufen, wenn Endkunden die Räume benutzen, kann die Gesamtleistung aller angeschlossenen Innengeräte die maximale Kühlleistung des jeweiligen Außengerätes überschreiten. Hierbei sind ggf. die örtlichen Bedingungen für das gewünschte Raumklima zu berücksichtigen.

Die Multisplit-Kombinationstabelle bietet Ihnen eine klare und übersichtliche Darstellung aller möglichen Split-Gerätekombinationen.

Hier PDF herunterladen

Wenn Sie die Rohrleitungslängen bereist kennen, können Sie diese jeweils bei den Innengeräten angeben. Sobald Sie das Außengerät gewählt haben, sehen Sie einen Hinweis, ob und wieviel Kältemittel nachgefüllt werden muss.

Sollte die maximale Rohrleitungslänge des Außengeräts überschritten werden, wehalten Sie eine optische Warnung im Konfigurator.

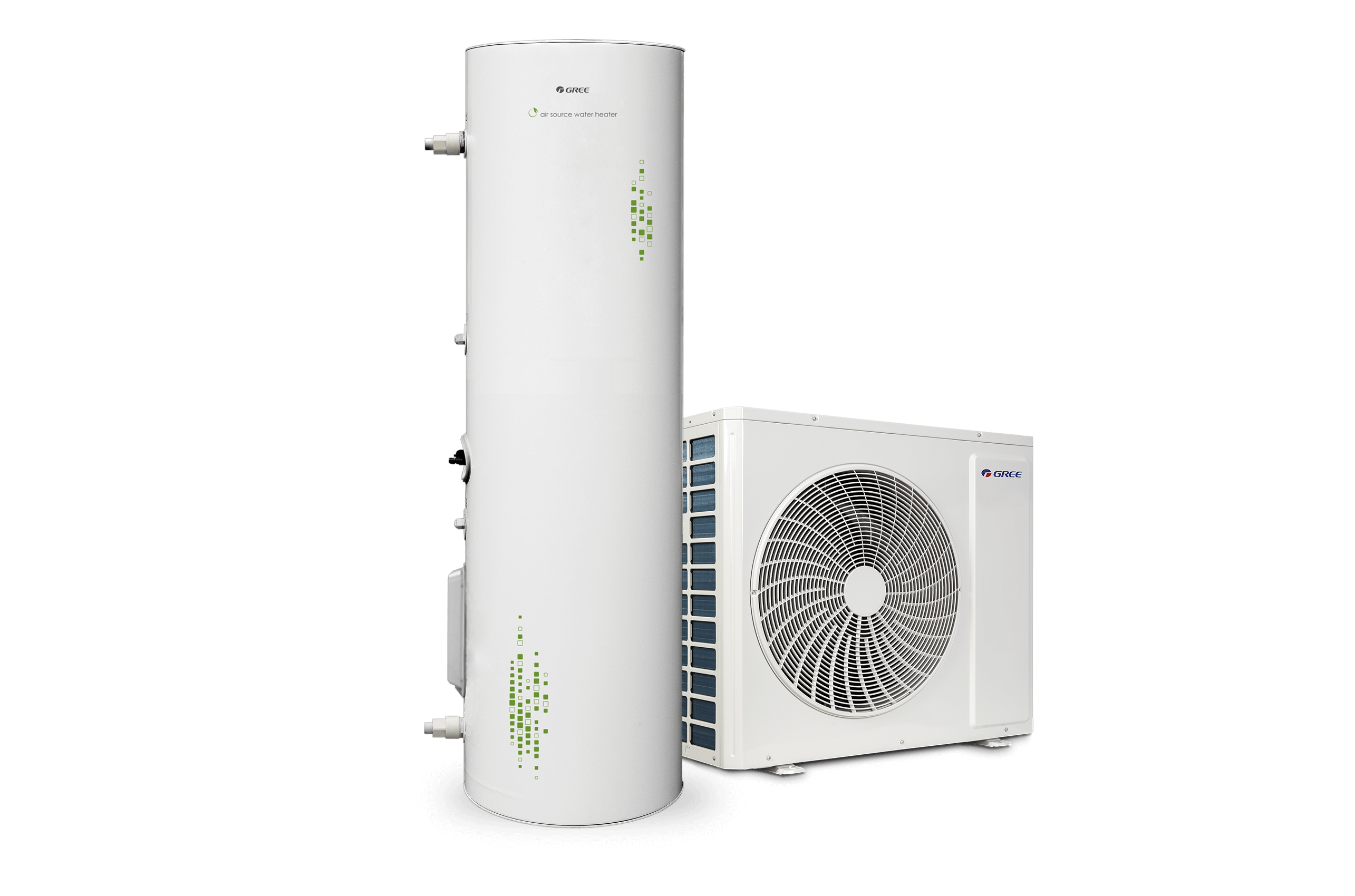

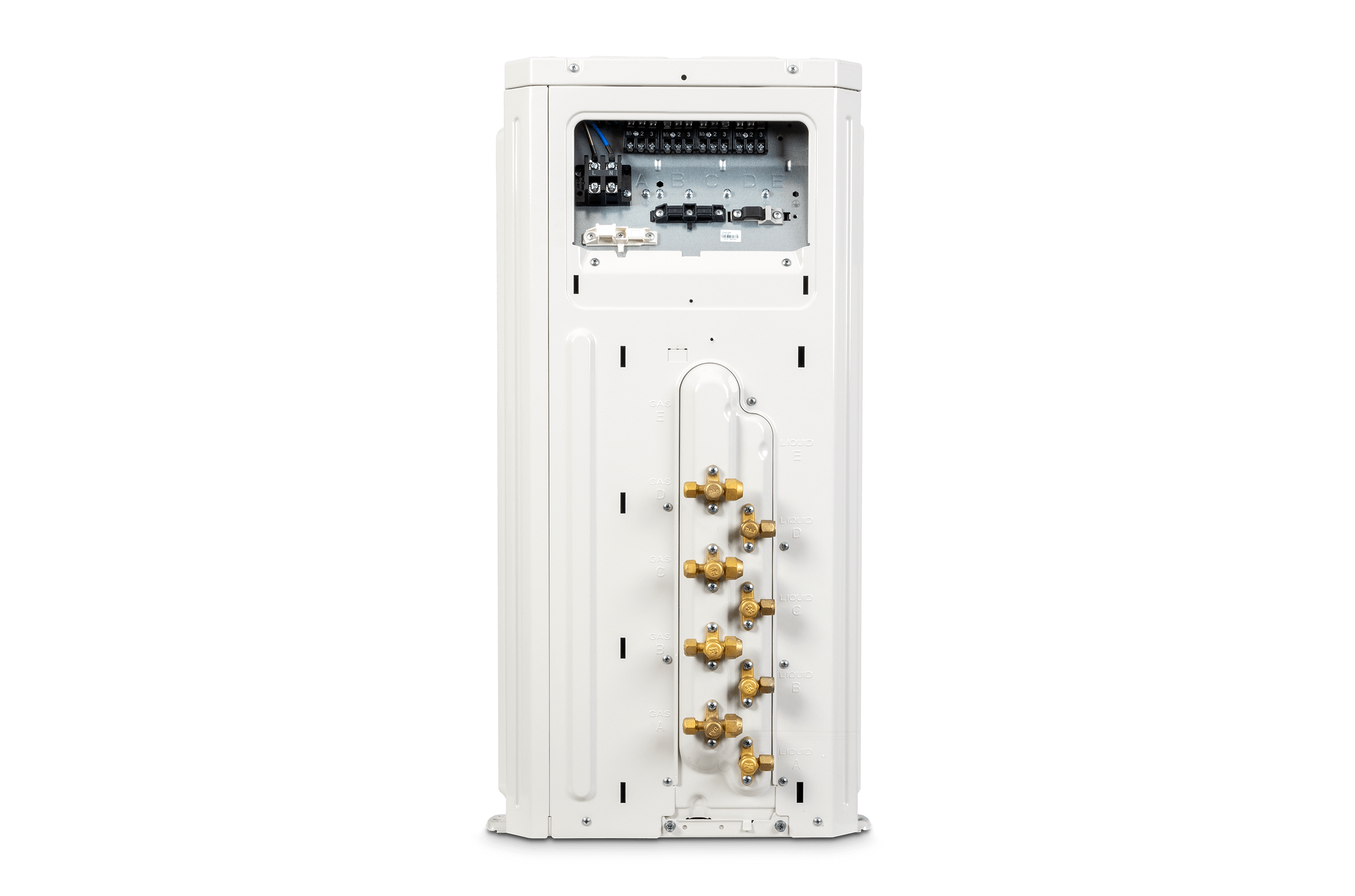

Bei den Gerätetypen GWHD-36-BW und GWHD-42-BW werden 4 kW der Gesamtleistung für die Warmwassererzeugung reserviert – dieser Speicherkreis hat somit im System priorisierten Zugang zur Energie. Die Leistung, die zum Anschluss weiterer Innengeräte zur Verfügung steht, wird dementsprechend um diesen Wert verringert.
